티타늄 볼 밸브를 작동하기 위한 토크 요구 사항은 무엇입니까?

안녕하세요! 티타늄 볼 밸브 공급업체로서 저는 이 밸브를 작동하는 데 필요한 토크 요구 사항에 대해 자주 질문을 받습니다. 그래서 잠시 시간을 내어 여러분을 위해 분석해 볼까 생각했습니다.

먼저 토크가 무엇인지 알아보겠습니다. 간단히 말해서 토크는 축을 중심으로 물체를 회전시키는 데 필요한 힘입니다. 티타늄 볼 밸브의 경우 토크는 밸브를 열거 나 닫기 위해 밸브 핸들이나 액추에이터를 돌리는 데 필요한 힘의 양입니다.

이제 티타늄 볼 밸브를 작동하기 위한 토크 요구 사항은 모든 종류의 단일 크기에 맞는 것이 아닙니다. 이는 여러 가지 요인에 따라 달라집니다.

주요 요인 중 하나는 밸브 크기입니다. 일반적으로 밸브가 클수록 작동하려면 더 많은 토크가 필요합니다. 큰 문을 여는 것과 작은 문을 여는 것과 같다고 생각해보세요. 큰 문을 열려면 더 많은 근육이 필요합니다. 그렇죠? 밸브도 마찬가지다. 더 큰 티타늄 볼 밸브는 볼이 더 크고 시트와 접촉하는 표면적이 더 큽니다. 이는 마찰이 더 많다는 것을 의미하며, 따라서 볼을 돌리고 밸브를 열거나 닫는 데 더 많은 토크가 필요합니다.

밸브 전체의 압력 차이는 또 다른 중요한 요소입니다. 압력차는 밸브 입구와 출구 사이의 압력 차이입니다. 압력차가 높으면 밸브 내부의 볼에 작용하는 힘이 더 커집니다. 이렇게 하면 볼을 돌리기가 더 어려워지고 밸브를 작동하려면 더 많은 토크가 필요합니다. 예를 들어, 고압 파이프라인에서 밸브는 이를 통과하는 유체로부터 많은 힘을 견뎌야 합니다. 따라서 이 힘을 이겨내고 밸브를 원활하게 열고 닫을 수 있을 만큼 충분한 토크를 제공할 수 있는 밸브 액츄에이터가 필요합니다.

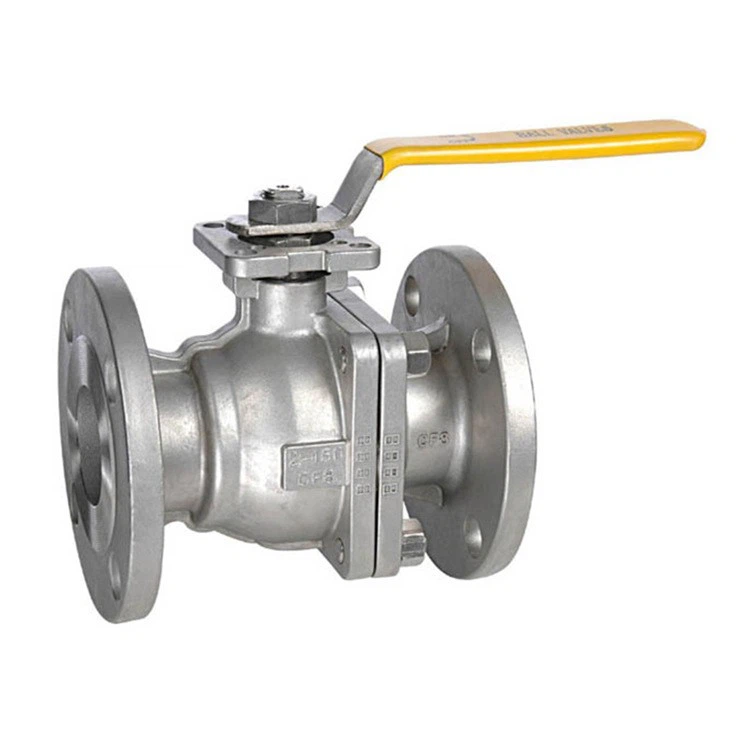

시트 재질의 유형도 토크 요구 사항에 영향을 미칩니다. 티타늄 볼 밸브는 다양한 시트 재질을 가질 수 있으며 각각 고유한 마찰 특성을 가지고 있습니다. 예를 들어, PTFE(폴리테트라플루오로에틸렌)와 같은 부드러운 시트 소재는 상대적으로 마찰 계수가 낮습니다. 이는 볼이 회전할 때 저항이 적고 밸브를 작동하는 데 필요한 토크가 적다는 것을 의미합니다. 반면에, 에서와 같은 금속 시트는금속 시트 플랜지 볼 밸브, 일반적으로 마찰계수가 더 높습니다. 따라서 볼을 금속 시트에 대고 돌리려면 더 많은 토크가 필요합니다.

밸브 자체의 디자인도 중요한 역할을 합니다. 일부 밸브는 마찰을 줄이고 작동하기 쉽게 만드는 기능으로 설계되었습니다. 예를 들어, 트러니언 장착 볼 디자인의 밸브는 더 잘 지지되는 볼을 갖습니다. 이는 시트에 가해지는 부하를 줄이고 볼 회전을 더 쉽게 만들어 플로팅 볼 밸브 설계에 비해 토크 요구 사항이 낮아집니다.

이제 티타늄 볼 밸브의 토크 요구 사항을 계산하는 방법에 대해 이야기하겠습니다. 안타깝게도 모든 상황에 대해 정확한 답을 제공할 수 있는 단일 공식은 없습니다. 그러나 밸브 제조업체는 일반적으로 밸브 설계 및 테스트를 기반으로 토크 테이블 또는 곡선을 제공합니다. 이 표에는 밸브 크기, 압력 ​​등급 및 시트 재질과 같은 요소가 고려됩니다. 이러한 리소스를 사용하여 특정 응용 분야에 필요한 토크를 추정할 수 있습니다.

액추에이터를 사용하여 티타늄 볼 밸브를 작동하는 경우 액추에이터가 충분한 토크를 제공할 수 있는지 확인해야 합니다. 충분한 토크를 공급할 수 없는 액추에이터는 밸브를 제대로 열거나 닫을 수 없으며, 이로 인해 작동 문제가 발생할 수 있으며 심지어 밸브가 손상될 수도 있습니다. 전기식, 공압식, 유압식 액츄에이터 등 다양한 유형의 액츄에이터를 사용할 수 있습니다. 각 유형에는 고유한 토크가 있어 기능을 제공하므로 밸브의 토크 요구 사항에 맞는 것을 선택해야 합니다.

몇 가지 일반적인 시나리오와 일반적인 토크 요구 사항을 살펴보겠습니다. 실험실 설정이나 소규모 물 시스템과 같은 저압, 소형 티타늄 볼 밸브 응용 분야에서는 토크 요구 사항이 상대적으로 낮을 수 있습니다. 아마도 간단한 수동 핸들을 사용하여 많은 노력 없이 밸브를 작동할 수 있을 것입니다.

그러나 석유 및 가스 파이프라인이나 화학 처리 공장과 같이 대형 밸브와 고압 차동이 있는 산업 응용 분야에서는 강력한 액추에이터가 필요합니다. 예를 들어, 큰 직경청동 플랜지 볼 밸브고압 증기 시스템에서 작동하려면 상당한 양의 토크가 필요합니다. 이러한 경우 높은 토크 출력을 제공할 수 있는 유압 액츄에이터가 최선의 선택이 될 수 있습니다.

또 다른 흥미로운 측면은 스프링 리턴 기능입니다. 에이스프링 리턴 플랜지 볼 밸브정전이나 기타 비상 상황이 발생할 경우 밸브를 자동으로 닫는 스프링 메커니즘이 있습니다. 이러한 유형의 밸브에 있는 스프링은 추가 하중을 추가하며 이는 토크 요구 사항에 영향을 미칩니다. 스프링 리턴 볼 밸브용 액추에이터를 선택할 때 이 점을 고려해야 합니다. 액추에이터는 밸브를 열기 위해 스프링의 힘과 밸브에 작용하는 다른 힘을 극복할 수 있어야 합니다.

시간이 지남에 따라 밸브의 토크 요구 사항이 변경될 수 있다는 점에 유의하는 것도 중요합니다. 마모, 부식, 밸브 내부에 쌓인 이물질 등의 요인으로 인해 마찰이 증가하고 밸브 작동이 더 어려워질 수 있습니다. 밸브가 원활하게 계속 작동하고 토크 요구 사항이 예상 범위 내에서 유지되도록 하려면 밸브의 정기적인 유지 관리 및 검사가 필수적입니다.

결론적으로, 티타늄 볼 밸브를 작동하기 위한 토크 요구 사항을 이해하는 것은 적절한 밸브 선택 및 작동에 중요합니다. 소규모 응용 분야이든 대규모 산업 프로젝트이든 상관없이 올바른 토크를 얻는 것이 밸브의 안정적인 성능을 보장하는 데 중요합니다.

티타늄 볼 밸브 시장에 있고 귀하의 응용 분야에 적합한 토크 요구 사항을 결정하는 데 도움이 필요한 경우 주저하지 말고 문의하십시오. 우리는 귀하의 필요에 맞는 완벽한 밸브와 액추에이터 조합을 선택하는 데 도움을 드리고 있습니다. 조달 논의를 시작하고 귀하의 프로젝트에 가장 적합한 솔루션을 찾으려면 당사에 문의하십시오.
